USB A High Speed Signal Quality Test Fixture Set

製品概要

本製品には2種類のテスト・フィクスチャが含まれています。
1. USB HS Device SQ Fixture (モデル名: AUT20132)
2. USB HS Host SQ Fixture (モデル名: AUT20038)

前モデルであるUSB-TF-HS-Host-V21およびUSB-TF-HS-Host-V20を改善するために、AUT20132およびAUT20038を開発しました。以前の設計と比較し、劣化したSMAコネクタを簡単に交換できるような構造になり、より優れた信号品質を実現することが可能です。

また、AUT20132 jumperに関する設計はスイッチの形になり、給電用のコネクタはUSB Type-Cポートに変更しました。

USBA2HSSQ-01

USBA2HSSQ-02

USBA2HSSQ-04

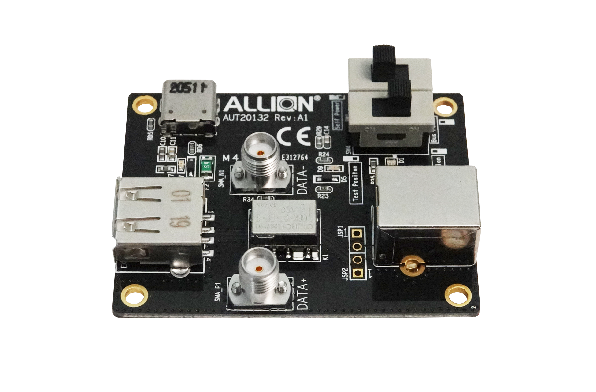

USBA2HSSQ-03

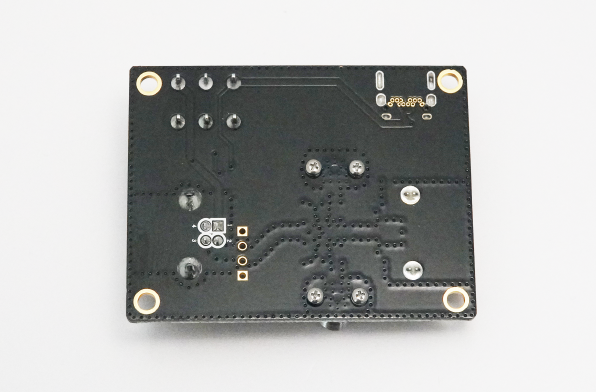

USBA2HSSQ-05

アプリケーション

USB HS Device SQ Fixture
1.High-Speed Signal Quality Test (EL_2, EL_4, EL_5, EL_6, EL_7)
2. Full Speed 信号品質測定

USB HS Host SQ Fixture
1.High-Speed Signal Quality Test (EL_2, EL_3, EL_6; EL_7)

製品仕様

USB HS Device SQ Fixture (AUT20132)
1. USB Standard-Aレセプタクルコネクタ x1
2. USB Standard-Bレセプタクルコネクタ x1
3. SMAコネクタ x2
4. スライドスイッチ x2
5. 1×4 ピンヘッダ
6. 寸法: 57.79 mm x 44.96mm

USB HS Host SQ Fixture (AUT20038)
1. USB Standard-Aプラグコネクタ x1
2. SMAコネクタ x2
3. 1×4 ピンヘッダ
4. 寸法: 36.96mm x 30.96mm
