USB 3.2 レガシーフィクスチャセット

【お知らせ】

平素は格別のお引き立て、ご愛顧を賜り厚く御礼申し上げます。

関係機関との調整中により、本製品は2023年8月の発売を予定しております。

何卒ご理解のほどお願い申し上げますとともに、変わらぬご愛顧をお願い申し上げます。

お見積り、及び納期の問い合わせに関して、以下のお問い合わせフォームよりご連絡ください。



USB-IFがUSB 5 Gbps 製品向け電気特性の仕様規範（USB-IF Electrical Compliance Test Specification Enhanced SuperSpeed Universal Serial Bus）を策定しました。

このテストフィクスチャセットを通じて、お客様は自社のUSB 5Gbps対応製品を簡単にUSB 5Gbps Tx/Rx の電気検証・評価することができます。本セットはUSBレガシー製品のみ利用可能です。

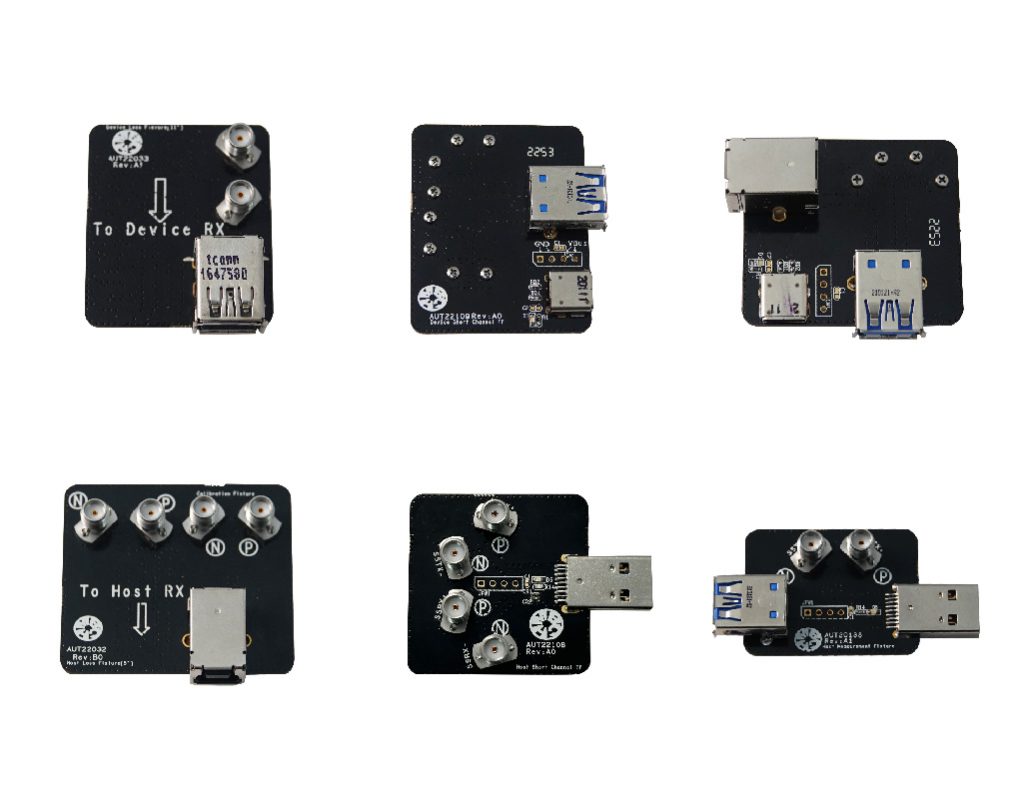

セット内容に以下のケーブルが含まれています。

  1. USB 5Gbps Std. A to Std. B 3m cable x1
  2. USB 5Gbps Std. A to Std. B 1m cable x1
  3. USB 5Gbps Std. A to Std. B 15~20cm cable x2
  4. USB 5Gbps Std. A to Micro B 15~20cm cable x1

コンテンツ

Device Loss

AUT22033

特長

  1. USB 5Gbps legacy UFP Rx calibrationおよびRx long channel試験に対応可能
  2. 劣化したSMAコネクタを簡単に交換できる

製品仕様

  1. USB 5Gbps stacked Standard A レセプタクルコネクタ x2
  2. The upper Standard A レセプタクル Tx用のSMAコネクタ　x2

Device Short Channel

AUT22109

特長

  1. USB 5Gbps legacy UFP Tx および Rx short channel試験に対応可能
  2. 劣化したSMAコネクタを簡単に交換できる
  3. USB Type-C® ポートからDUTへの電源供給をサポート

製品仕様

  1. USB 5Gbps Standard A レセプタクルコネクタ x1
  2. Standard A レセプタクル Tx用のSMAコネクタ x2
  3. Standard A レセプタクル Rx用のSMAコネクタ x2
  4. パワー用のUSB-C® レセプタクルコネクタ x1

Device Measurement

AUT21003

特長

  1. USB 5Gbps legacy DFP Tx、Rx calibrationおよびRx short channel試験に対応可能
  2. 劣化したSMAコネクタを簡単に交換できる
  3. USB Type-C® ポートからDUTへの電源供給をサポート

製品仕様

  1. USB 5Gbps Standard A レセプタクルコネクタ x1
  2. USB 5Gbps Standard B レセプタクルコネクタ x1
  3. Standard A レセプタクル Tx用のSMAコネクタ x2
  4. パワー用のUSB-C® レセプタクルコネクタ x1

Host Loss/ Device Calibration

AUT22032

特長

  1. ホスト損失部分：USB 5Gbps legacy DFP Rx calibration および Rx long channel 試験で活用可能
  2. デバイスキャリブレーション部分：USB 5Gbps legacy UFP Rx calibrationで活用可能
  3. 劣化したSMAコネクタを簡単に交換できる

製品仕様

  1. USB 5Gbps Standard B レセプタクルコネクタ x1
  2. ホスト損失部分用のSMAコネクタ x2
  3. デバイスキャリブレーション部分用のSMAコネクタ x2

Host Short Channel

AUT22108

特長

  1. USB 5Gbps legacy DFP TxおよびRx short channel試験に対応可能
  2. 劣化したSMAコネクタを簡単に交換できる

製品仕様

  1. USB 5Gbps Standard A プラグコネクタ x1
  2. Standard A プラグ Tx用のSMAコネクタ x2
  3. Standard A プラグ Rx用のSMAコネクタ x2

USB A TX Test Fixture

AUT20135

アプリケーション

USB3.1 Legacy Device Tx Signals インテグリティテスト

※AUT20135は、USB31AET KitsのUSB 3.1 Host Fixture 1Aの代替品です。インテグリティテストを行うために、USB 3.1 Host Fixture 1A以外のテストフィクスチャが必要です。USB31AET KitsはUSB-IFからご購入頂けます。

特長

  1. 信号の向上
  2. SMD SMAコネクタ
  3. Vbus接続を確認するためのLED

製品仕様

  1. USB3.0 Type-A プラグコネクタ x1
  2. USB3.0 Type-A レセプタクルコネクタ x1
  3. SMA コネクタ x2
  4. Vbus測定用1×4 ピンヘッダ
  5. 電力を確認するためのLED
  6. サイズ：40.20mm x 30.48mm
