MCIO x8 SI Test Fixture Board, 85ohm, SMA 2.92mm conn

製品ID: MCIO-8i-HMSITFB

製品概要

MCIO 8i MCB Test Fixture

  • 納期（受注生産）：約2～4週間

アプリケーション

  1. SAS4
  2. SAS3
  3. PCIe5
  4. PCIe4

特長

  1. SFF-TA-1016に準拠
  2. ロープロファイル（Low Profile）
  3. 12Gb/s, 6Gb/s SAS, 16Gb/s PCIeと下位互換性あり

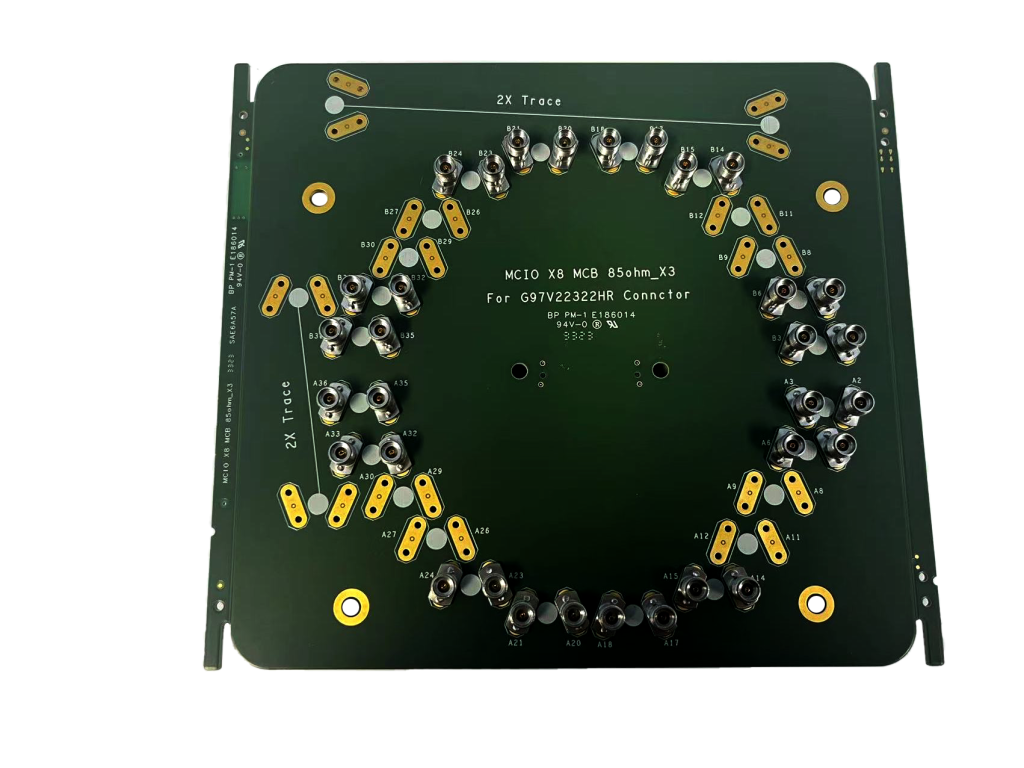

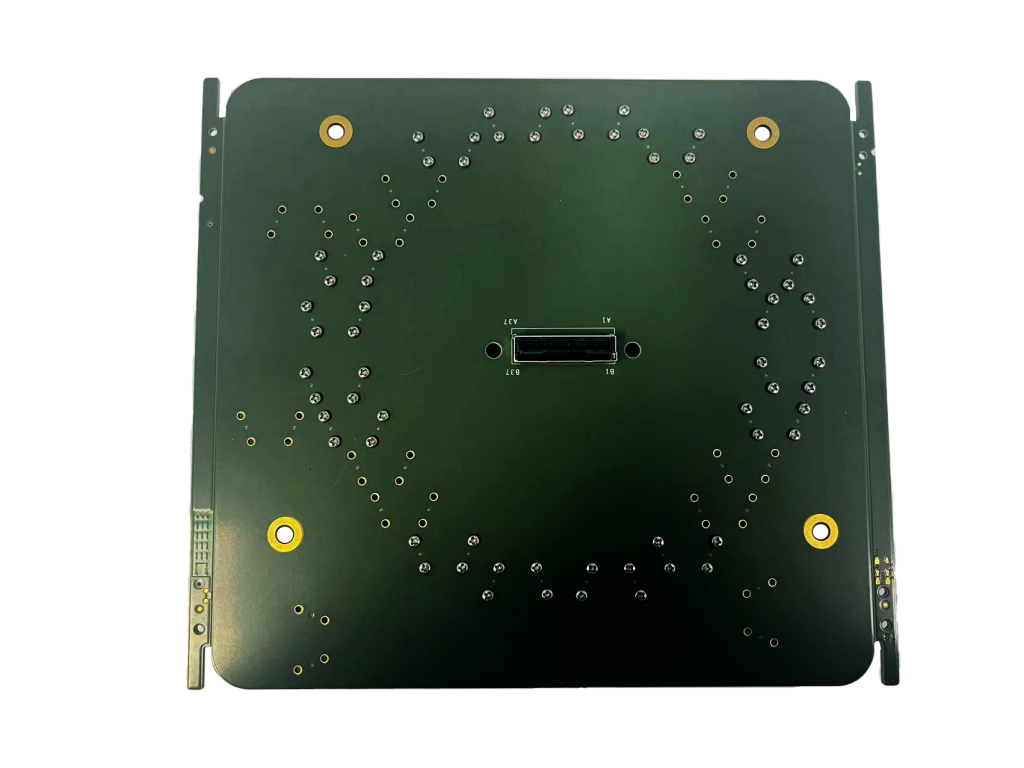

  4. MCIO コネクタはRFコネクタの反対側に配置
  5. RFコネクタ：2.92mm Kタイプ
  6. 基板上にディエンベディング・ライン（De-embedding Line）を設計

製品仕様

  1. SFF-TA-1016に準拠
  2. コネクタのタイプ：縦型
  3. 最大速度：32Gbps/PCIe5まで対応
  4. RFコネクタ：2.92mm Kタイプ、50Ω
  5. コネクタ入出力レイアウト：TX0 ~ TX7, RX0 ~ RX7
  6. ディエンベディングライン：2X Thru x1、1X Thru x1
