USB-C^® – Auto Orientation Test Fixture

製品概要

USB-C^® – Auto Orientation Test Fixture

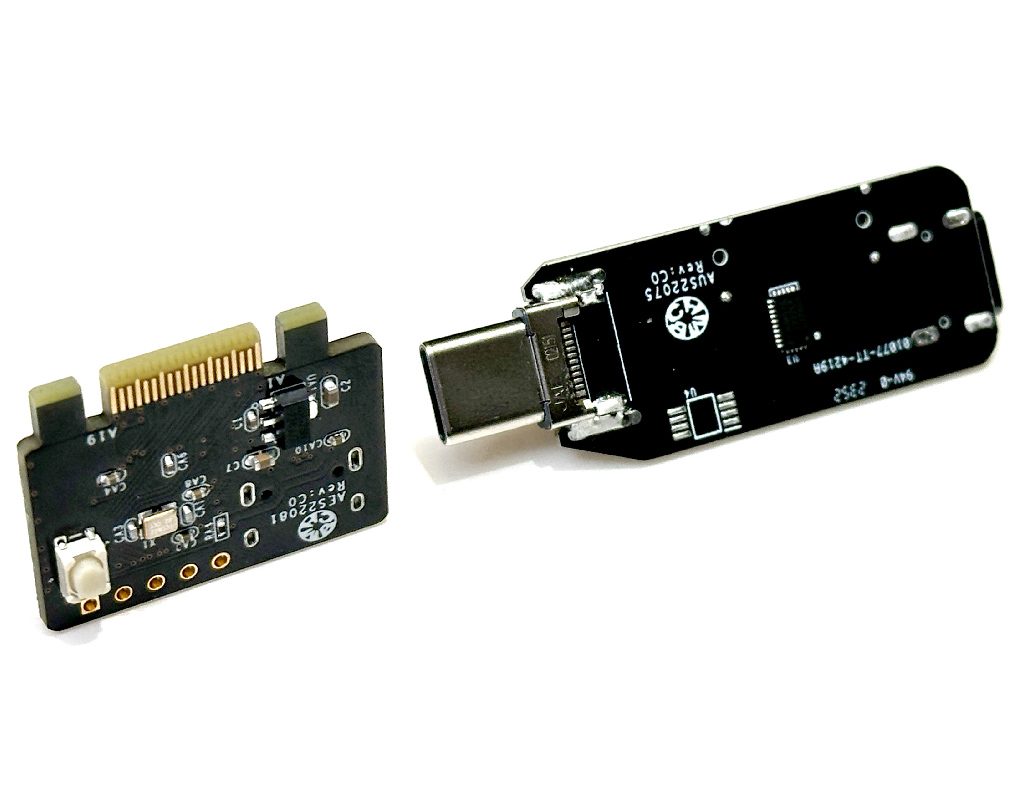

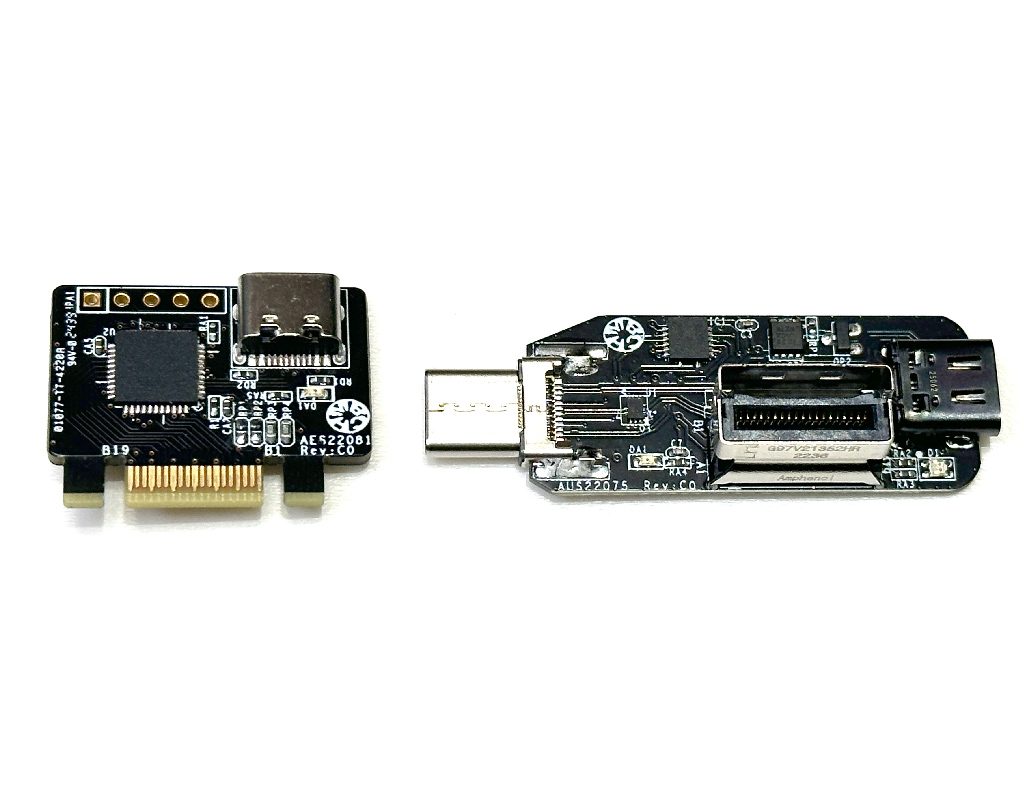

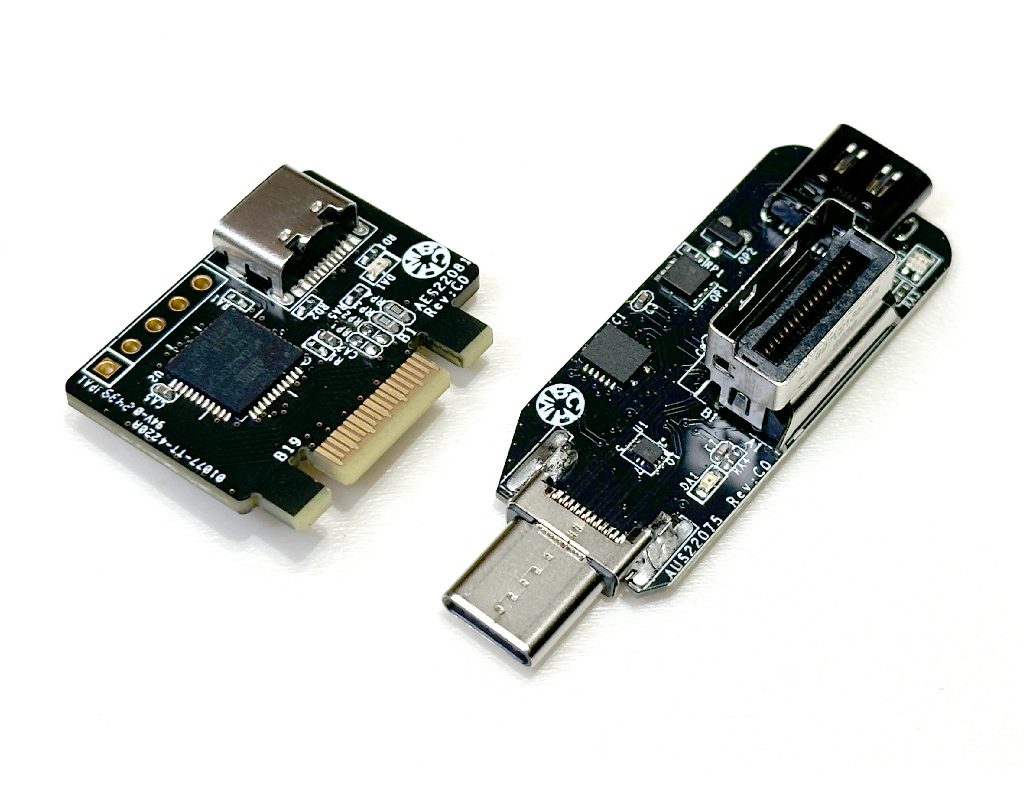

• 本製品は、以下のセット内容が含まれています：

1. USB-C Controller Fixture (Model Name: AES22081)
2. USB-C Orientation Fixture (Model Name: AUS22075)

• 納期（受注生産）：約4～6週間

アプリケーション

• 長時間のサイクル試験。生産ラインにおける自動テストに適用。
• 安定性および信頼性評価
• 互換性および機能試験

特長

• USB-C®ポート（両方向）の挿抜の機能性をシミュレーション可能
• 専用のS/Wでご希望のテストモードに応じて、時間のセットアップ、繰り返す回数を設定可能
• テスト時間の短縮が実現でき、手作業によるミスを削減可能

製品仕様

AUS22075 （DFP & UFP 接続用）

• USB-C プラグコネクタ x 1
• USB-C レセプタクルコネクタ x 1
• 寸法：50.14 mm x 17.12 mm

AES22081 (5V パワーとS/Wコンソール用)

• USB-C 5V パワーとS/Wコンソールのインターフェース用のUSB-C レセプタクルコネクタ x 1
• H/W ボタンx1
• 寸法：27.55 mm x 21.29 mm

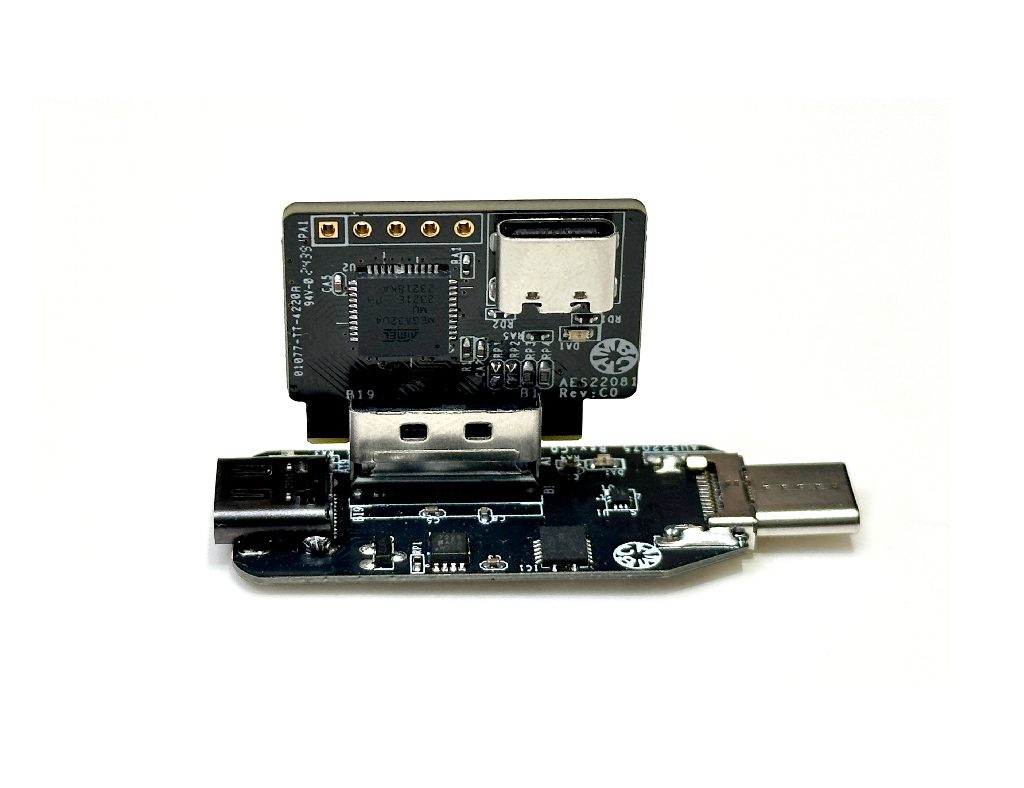

合体高さ : 26.63 mm
