PCIe B+M Key CLB5.0 Test Fixture

製品ID: APT23060 / APT23060-C / APT21135

製品概要

アリオン開発したM.2 B+E Key CLB5.0テストフィクスチャセットです。

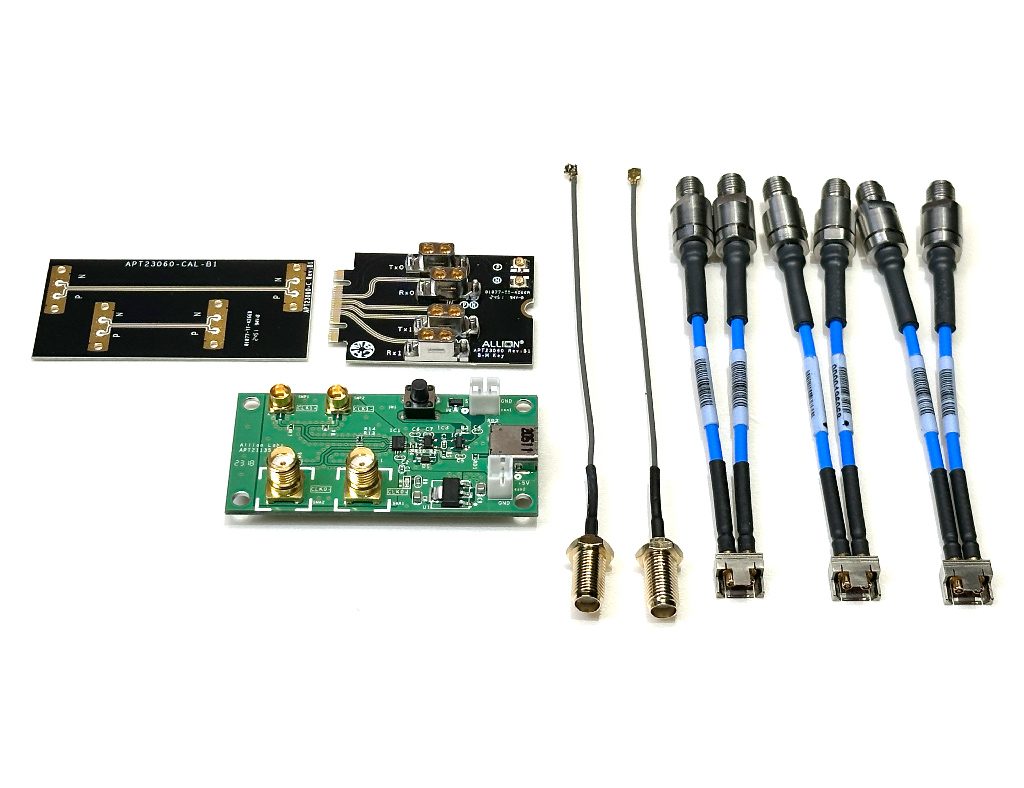

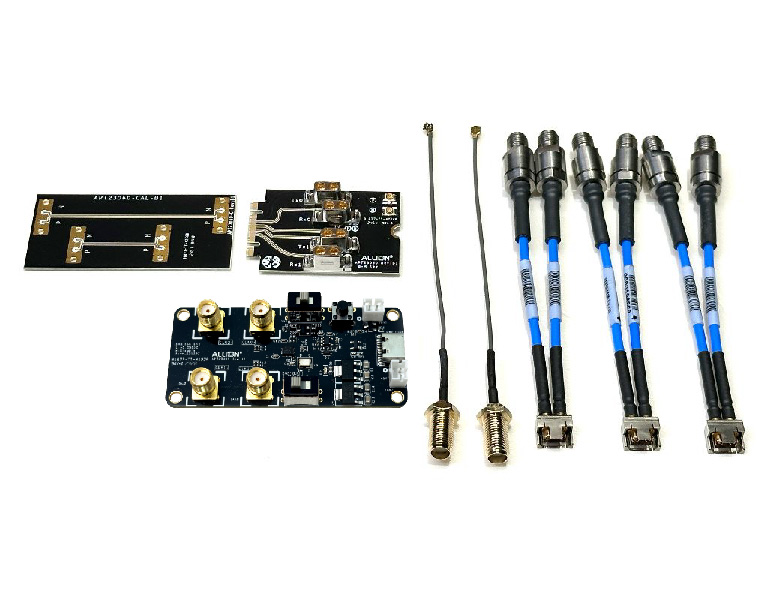

  • 本製品は、以下のセット内容が含まれています：
  1. M.2 B+M Key (Model Name: APT23060)
  2. M.2 CAL (Model Name: APT23060-C)
  3. Allion CMTS Board (Model Name: APT21135)
  4. SMPM Cable Module*3
  5. IPEX MHF1 to SMA cable*2
  • 納期（受注生産）：約4～6週間

アプリケーション

  • PCI Express Host Compliance Test for Tx/Rx (Gen1-Gen5)
  • PCI Express Electrical Signal Quality Validation for Tx/Rx (Gen1-Gen5)
  • Applicable for Server, IPC, Notebook, Desktop or system product which has designed M.2 B+M Key interface

特長

  • PCIe B+M Key Tx およびRxの電気試験に対応可能
  • ケーブルのモジュール化により簡単に取り扱い可能
  • SMPMコネクタの構造を強化することで40GHzまで対応可能
  • 2x Thru 校正キット付き (connectors not included)

製品仕様

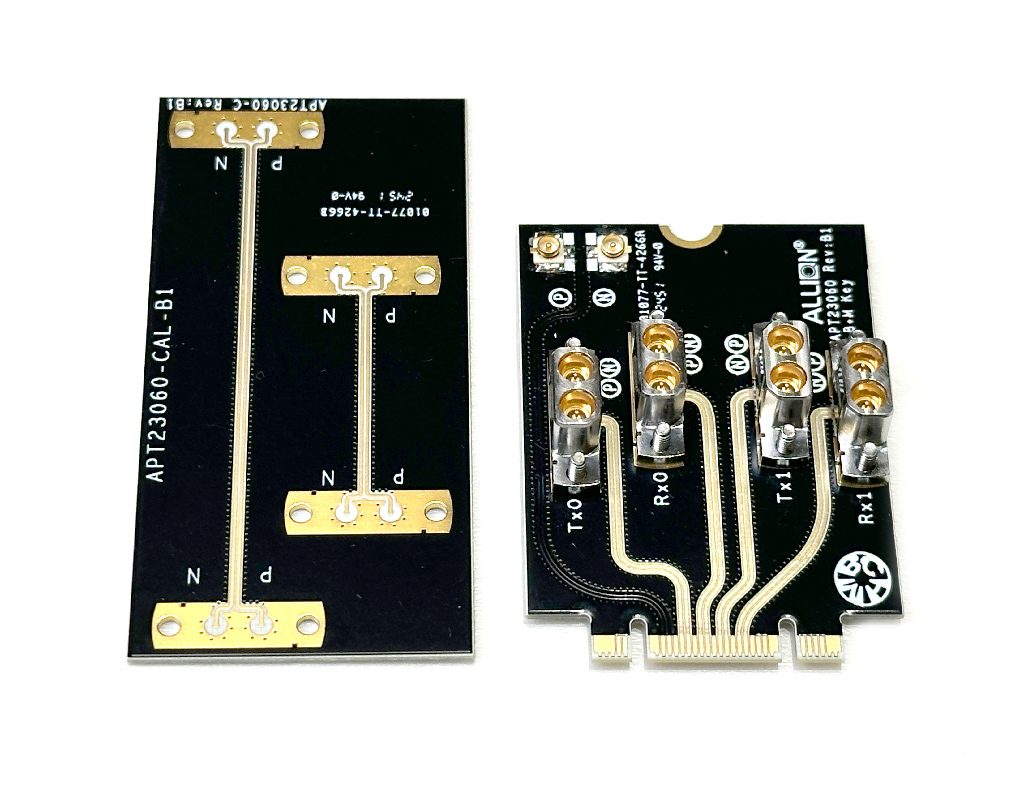

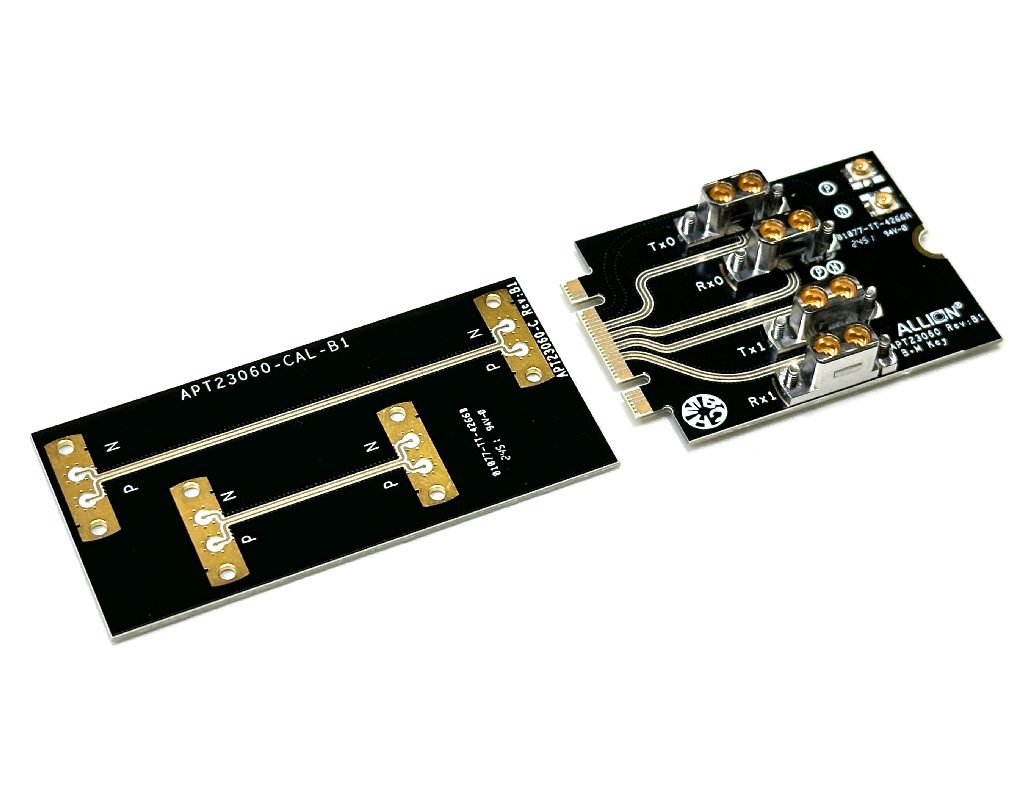

APT23060

  • PCIe M.2 B+M Key Golden Finger
  • Lane0/Lane1用のデュアルポートSMPMコネクタ x4
  • Reference Clock用のIPEXコネクタ x2
  • 寸法：22mm x 30mm

APT23060-C

  • 2x Thru 校正用のデュアルポートSMPMコネクタ x2
  • 寸法： 30mm x 30mm
