M.2 2230 CLB5.0 Test Fixture

製品概要

アリオン開発したM.2 2230 CLB5.0 テストフィクスチャセットです。

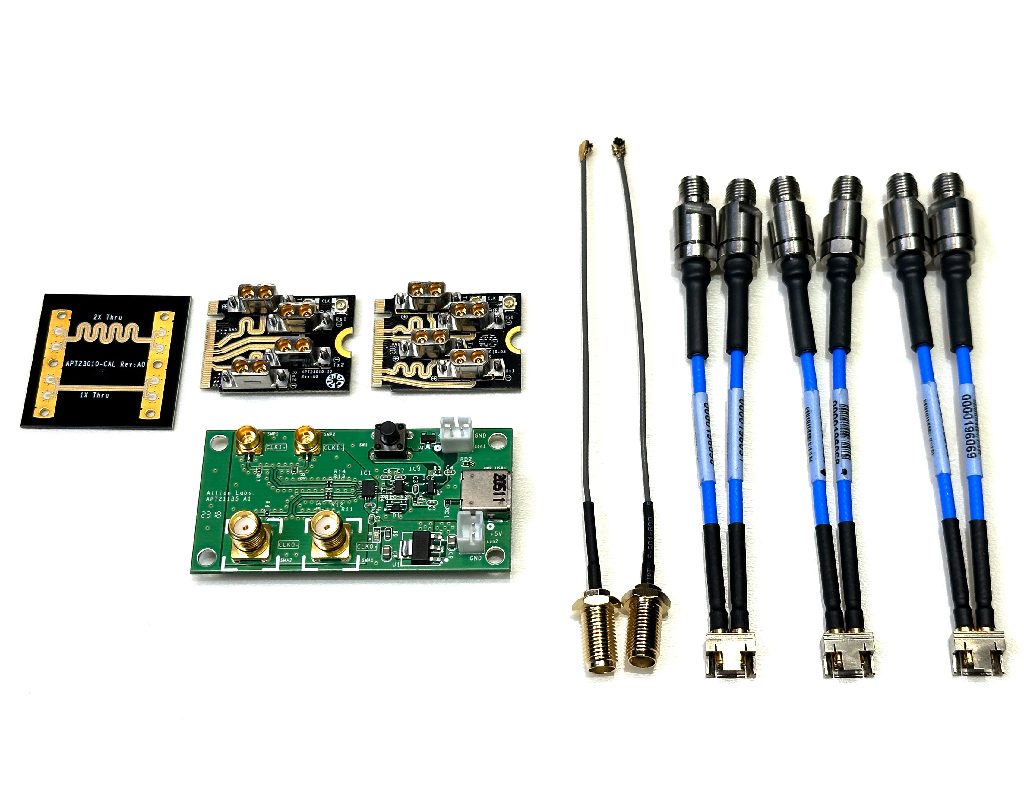

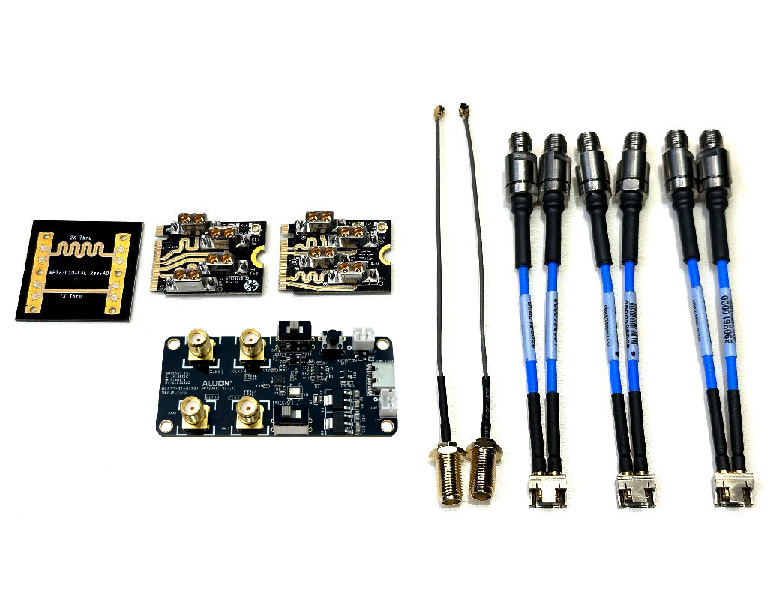

本製品は、以下のセット内容が含まれています：

• PCIe M.2 2230 Test Fixtures (Model Name: APT23010)

1. APT23010-03 for Lane0/Lane3
2. APT23010-12 for Lane1/Lane2

• Allion CMTS Board (Model Name: APT21135)
• SMPM 1×2 Cable Module*3 (2 for Tx / 1 for Rx)
• IPEX MHF1 to SMA cable*2 (for Reference Clock)
• Calibration Board 2x & 1x Thru (Connectors not included)

納期（受注生産）：約4～6週間

アプリケーション

• PCI Express Host Compliance Test for Tx/Rx (Gen1-Gen5)
• PCI Express Electrical Signal Quality Validation for Tx/Rx (Gen1-Gen5)
• Applicable for Server, IPC, Notebook, Desktop or system product which has designed M.2 2230 interface

特長

• PCIe Tx およびRxの電気試験に対応可能
• ケーブルのモジュール化により簡単に取り扱い可能
• SMPMコネクタの構造を強化することで40GHzまで対応可能
• 2x & 1x Thru Calibration

製品仕様

AP23010-03 & APT23010-12

• PCIe M.2 M-Key Golden Finger
• 4 SMPM(Two Ports) Connector for Tx/Rx (Lane 0/3 for APT23010-03 & Lane 1/2 for APT23010-12)
• Two IPEX Connector for Reference Clock
• 寸法：69.85mm x 84.81mm

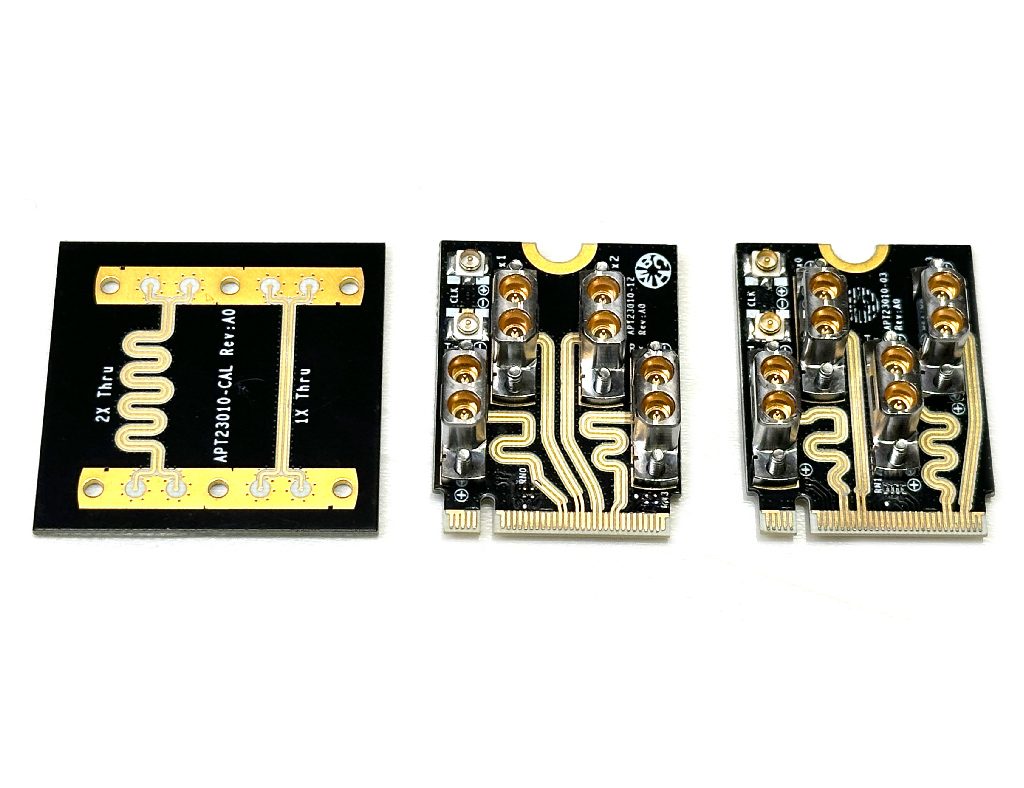

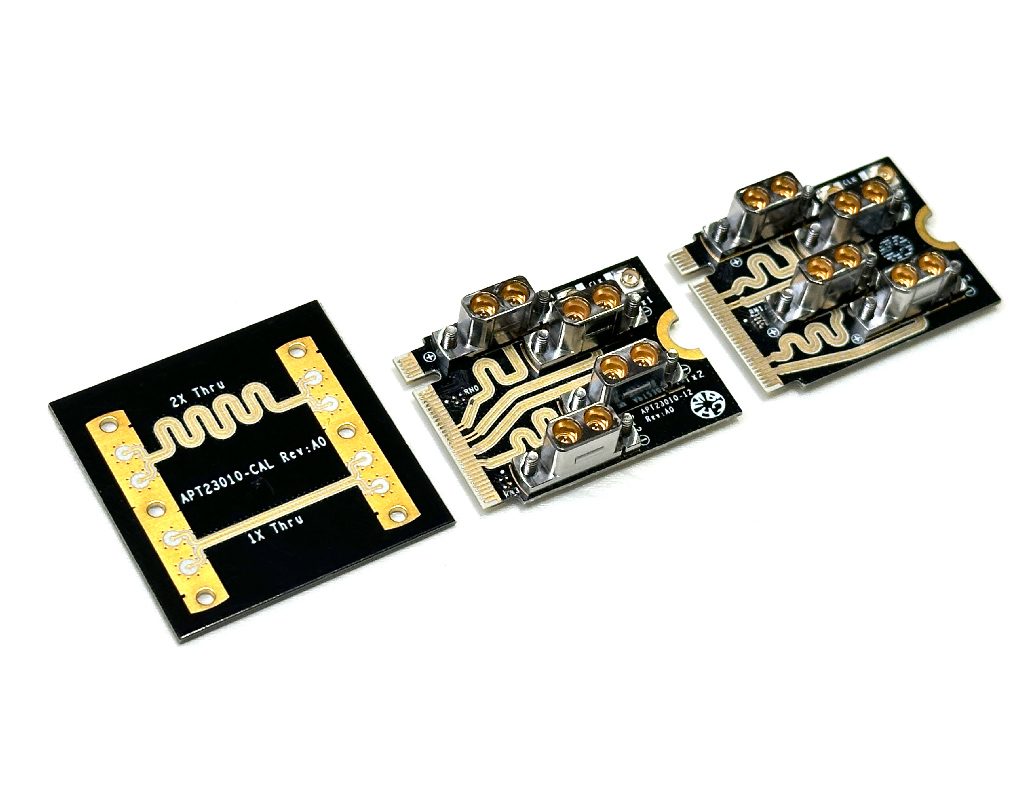

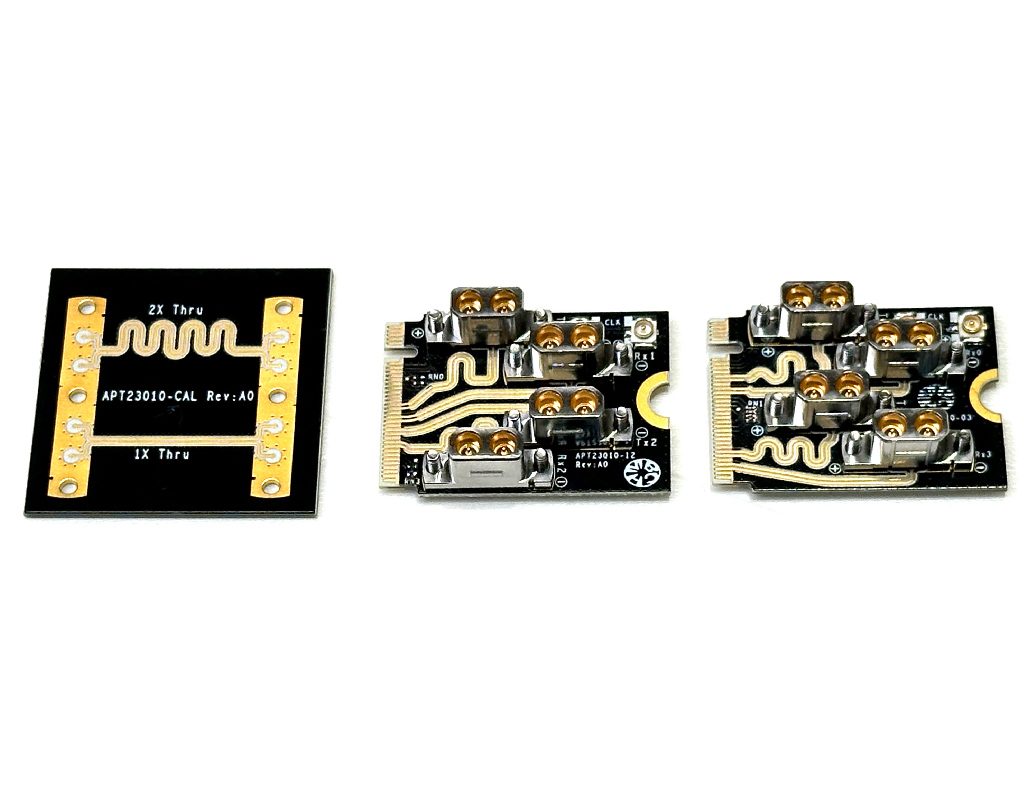

AP23010-CAL

• One SMPM(Quad Ports) Connector for 2X Thru Calibration
• 寸法：22.00mm x 30.00 mm
