CEM PCIe CBB5.0 Test Fixture Set

製品概要

自社開発したCEM PCIe CBB5.0 テストフィクスチャセットです。
それぞれのケーブルを統合し、モジュール化しました。

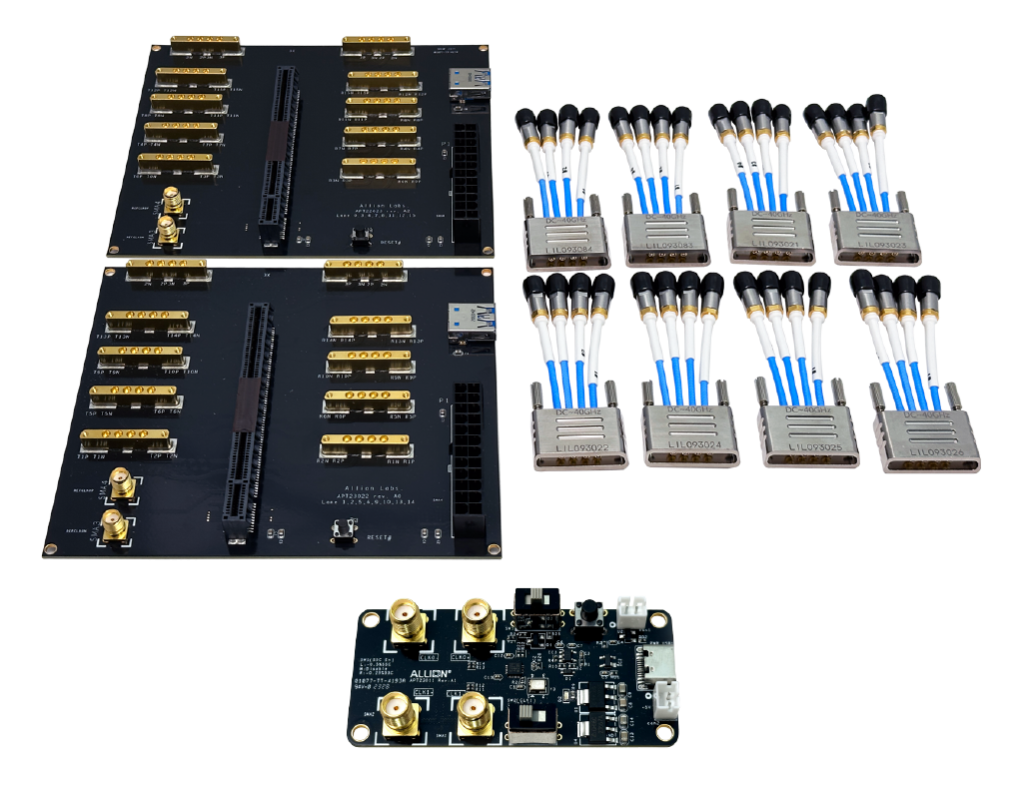

本製品は、以下のセット内容が含まれています：

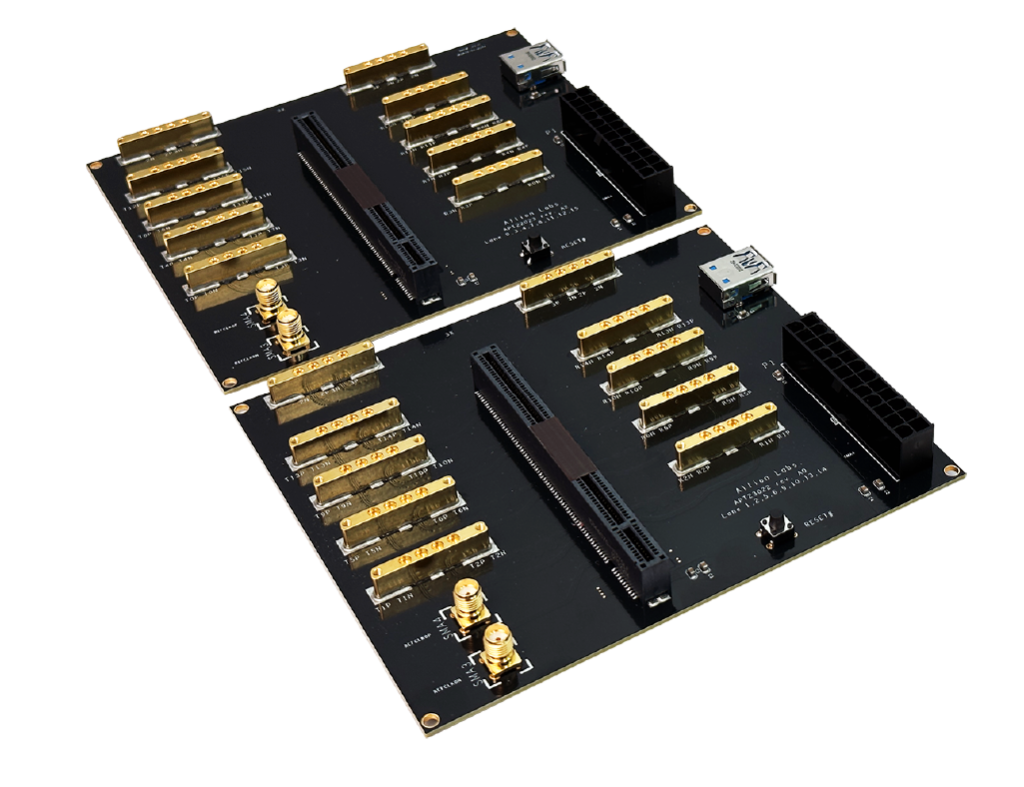

1. CEM CBB5.0 (Model Name: APT22023)

2. CEM CBB5.0 (Model Name: APT23022)

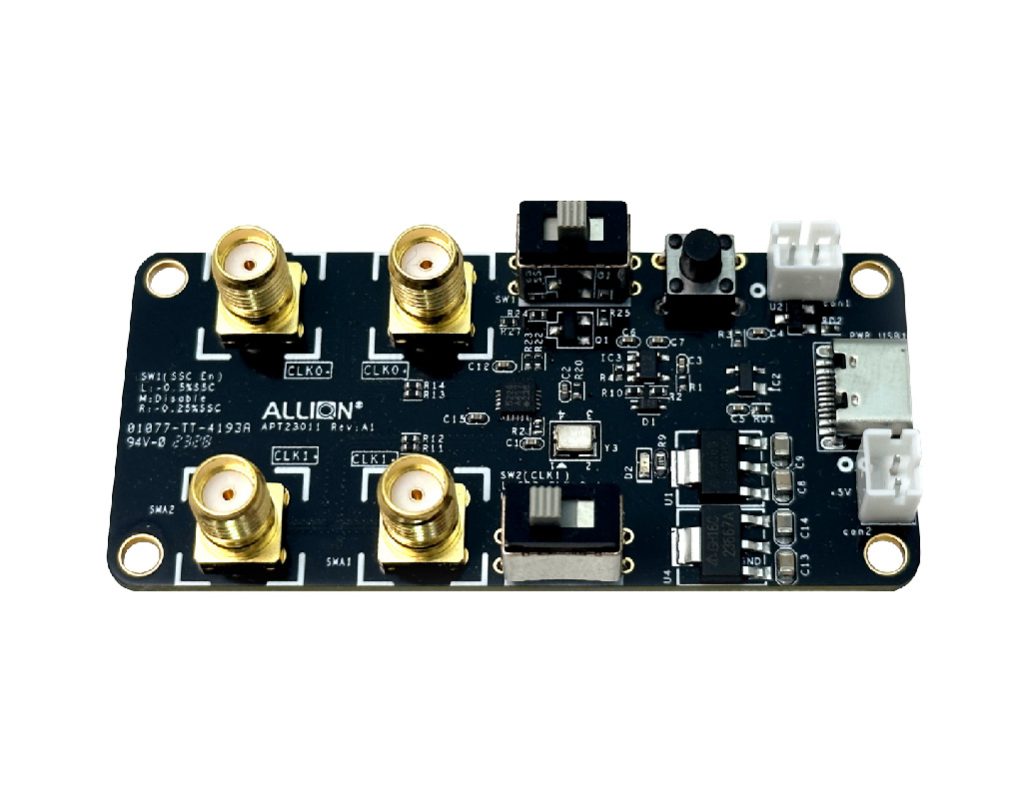

3. PCIe CBB CMTS board (Model Name: APT23011)

4. Cable Module*8

納期（受注生産）：約2～4週間

※ バージョン更新中のため、本製品は2025年Q1からの販売を予定しています。

アプリケーション

• PCI Express Gen5 Device Compliance Test for Tx/Rx
• Ready for Next Generation Validation

特長

1. PCIe CEM Tx およびRxの電気試験に対応可能
2. SMPMコネクタの構造を強化することで40GHzまで対応可能
3. ケーブルのモジュール化により簡単に取り扱い可能
4. 2x Thru 校正キット付き

製品仕様

1. PCIe Receptacle connector

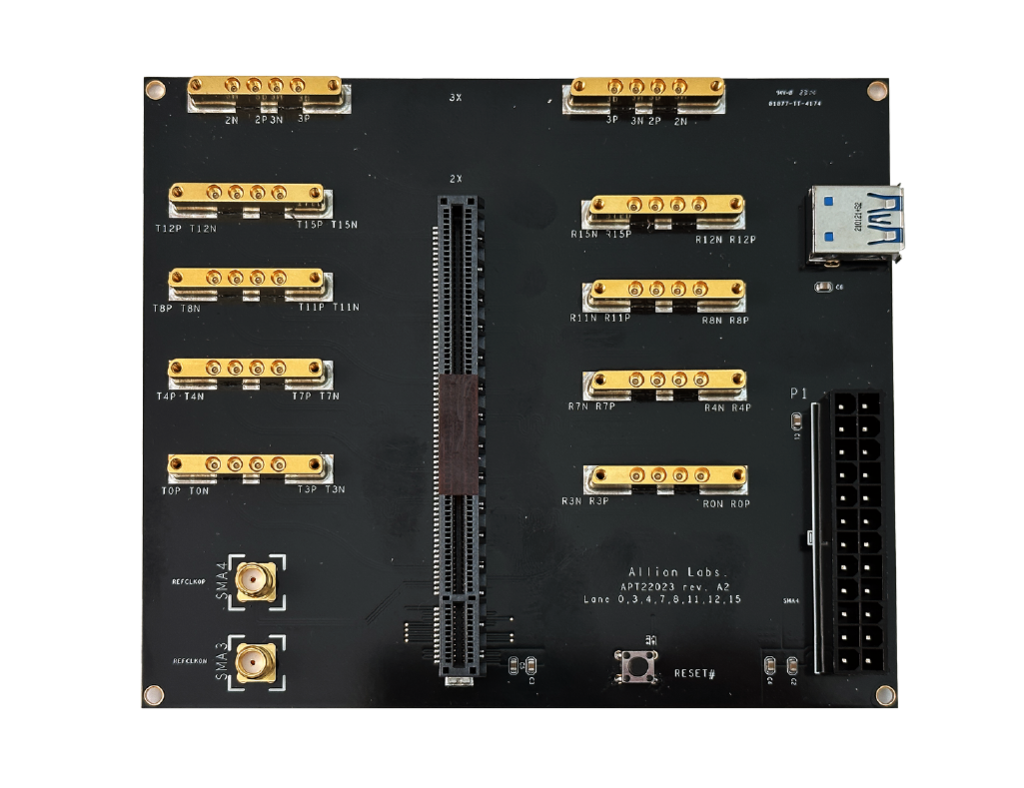

2. (APT22032) Lane 0/3/4/7/8/11/12/15用のSMPM コネクタ x8

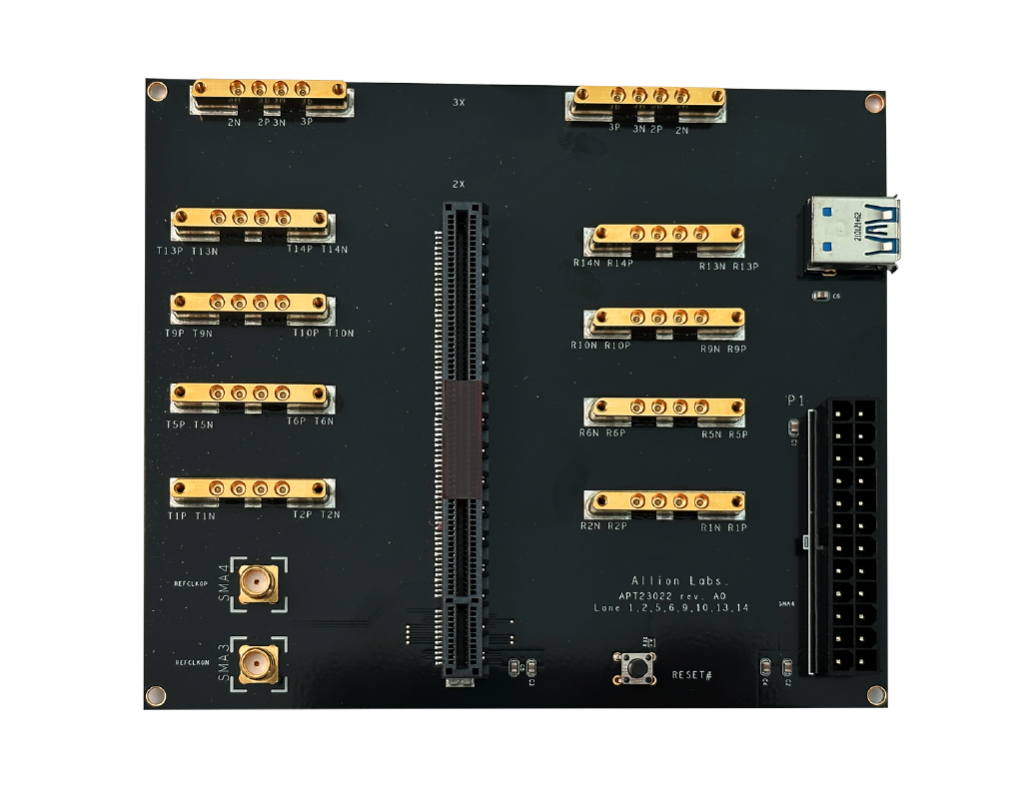

   (APT23022) Lane 1/2/5/6/9/10/13/14用のSMPM コネクタ x8
3. Reference Clock用のDIP SMAコネクタ x2
4. 2x Thru 校正用のSMPMコネクタ x2
5. 寸法：142.20mm x 120.90mm
6. SKレセプタクルコネクタを搭載するSMPM 3 inches ケーブルセット x8
