U.2/U.3 PCIe CLB5.0 Test Fixture Set

製品概要

自社開発したPCIe U.2/U.3 テストフィクスチャセットです。

U.2およびU.3試験に対応することが可能です。また、それぞれのケーブルを統合し、モジュール化しました。

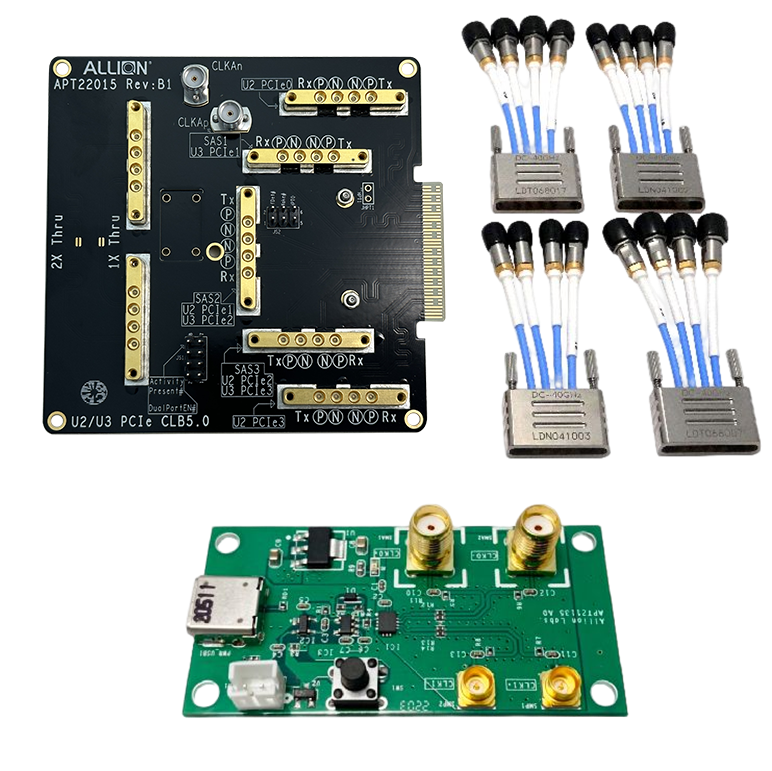

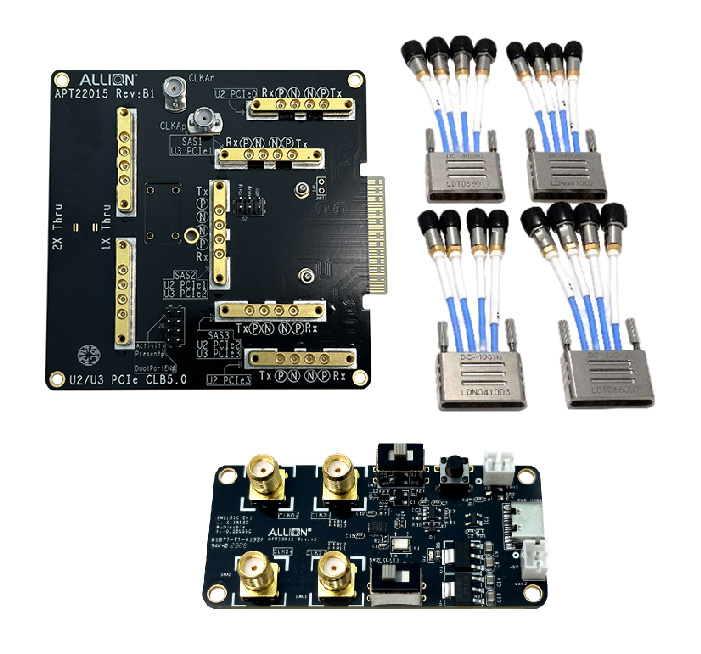

• 本製品は、以下のセット内容が含まれています：

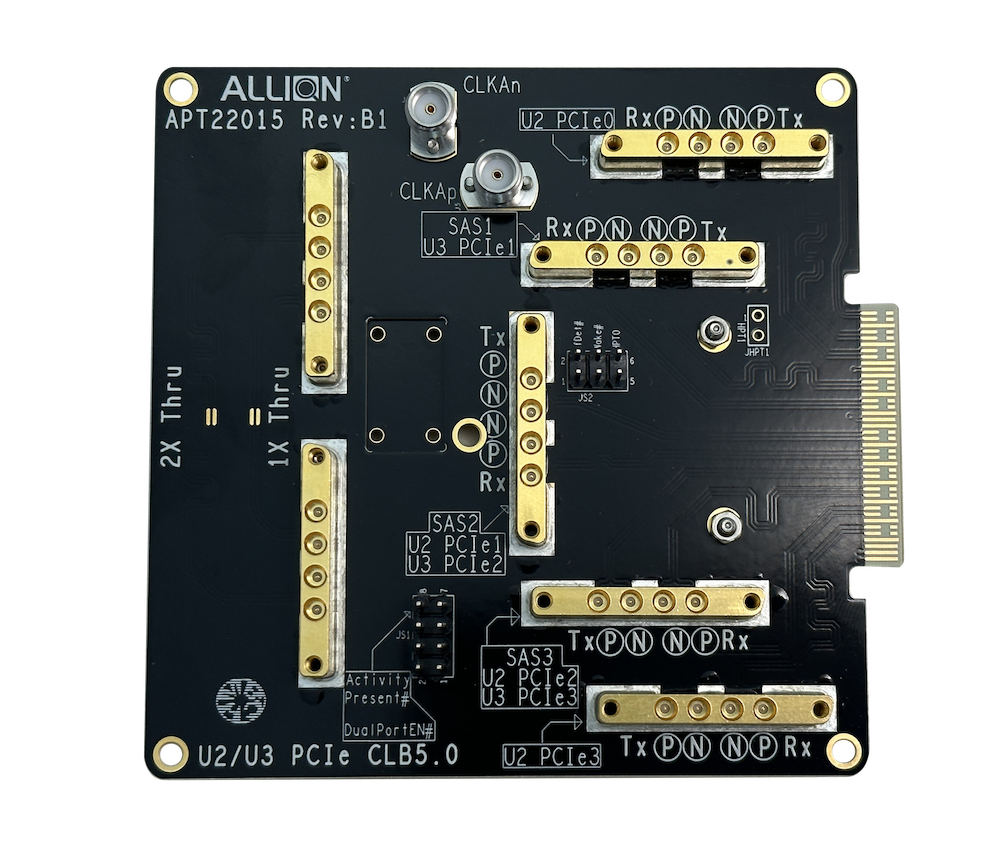

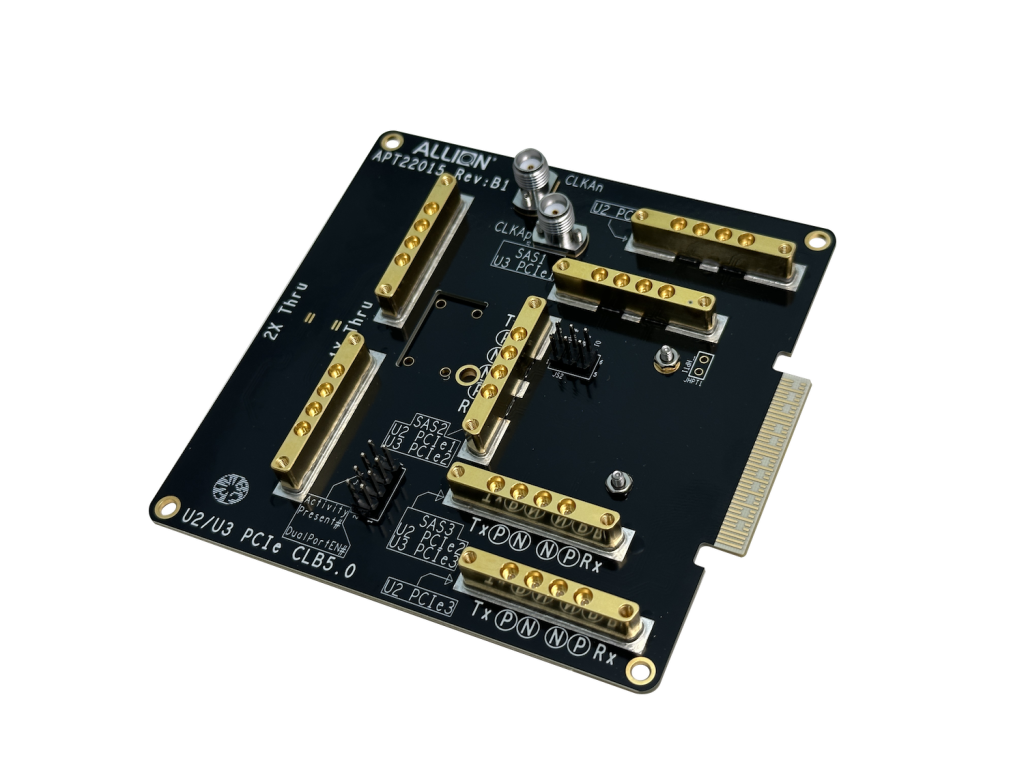

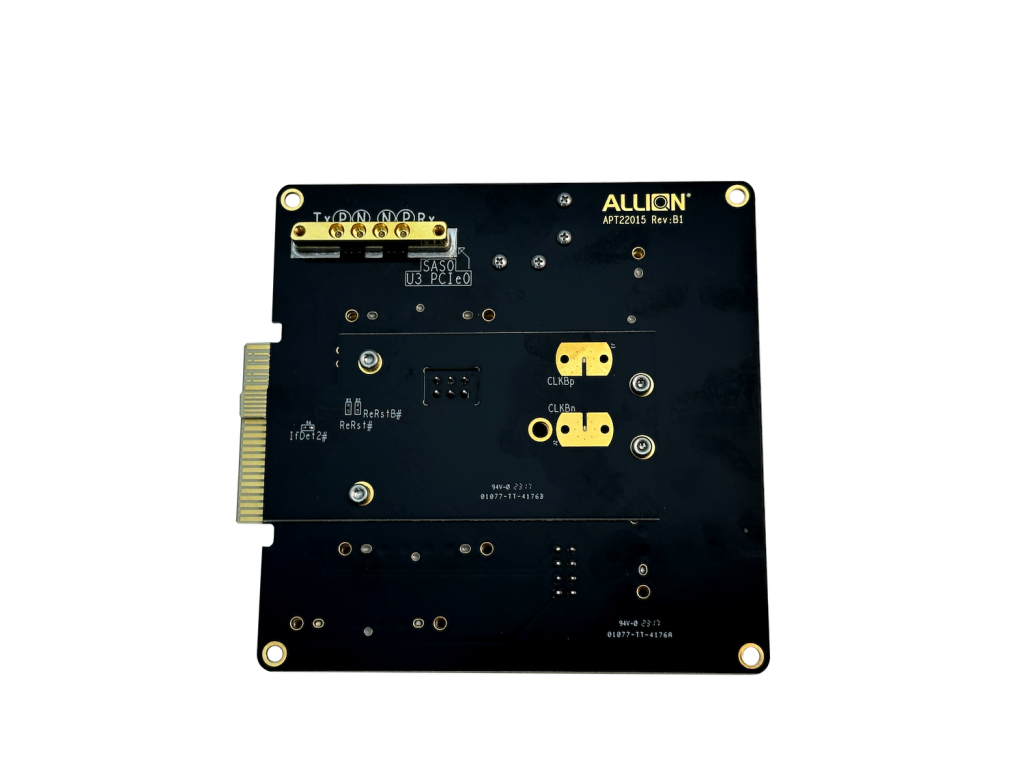

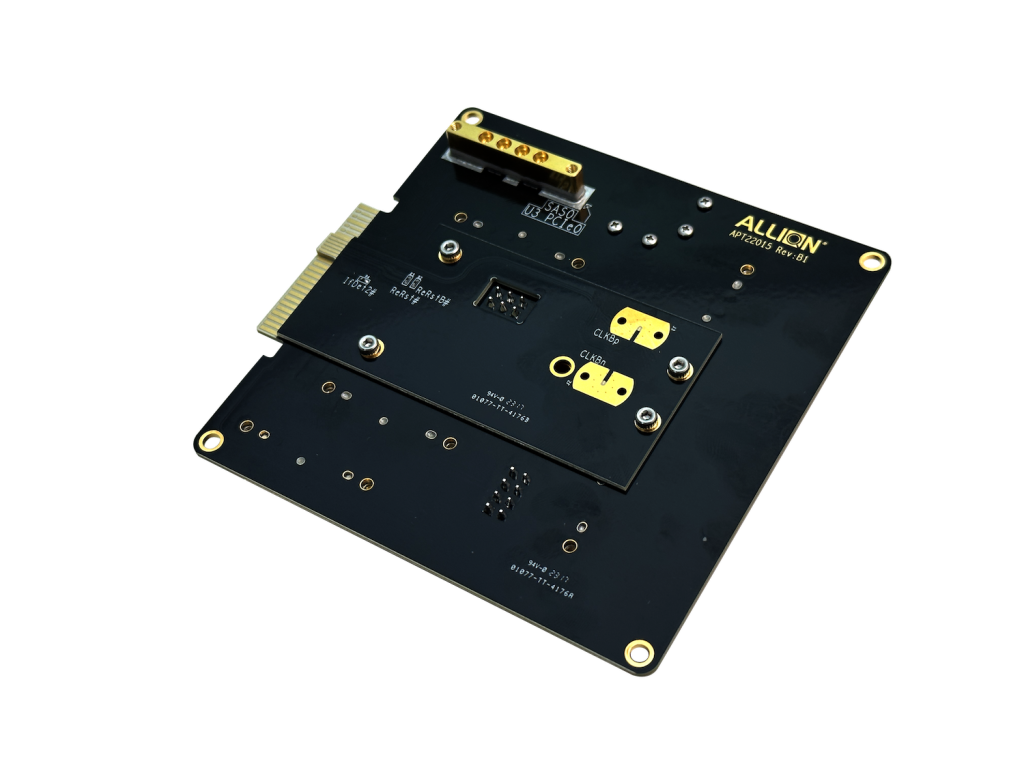

  1. U.2/U.3 Test Fixture (Model Name: APT22015)

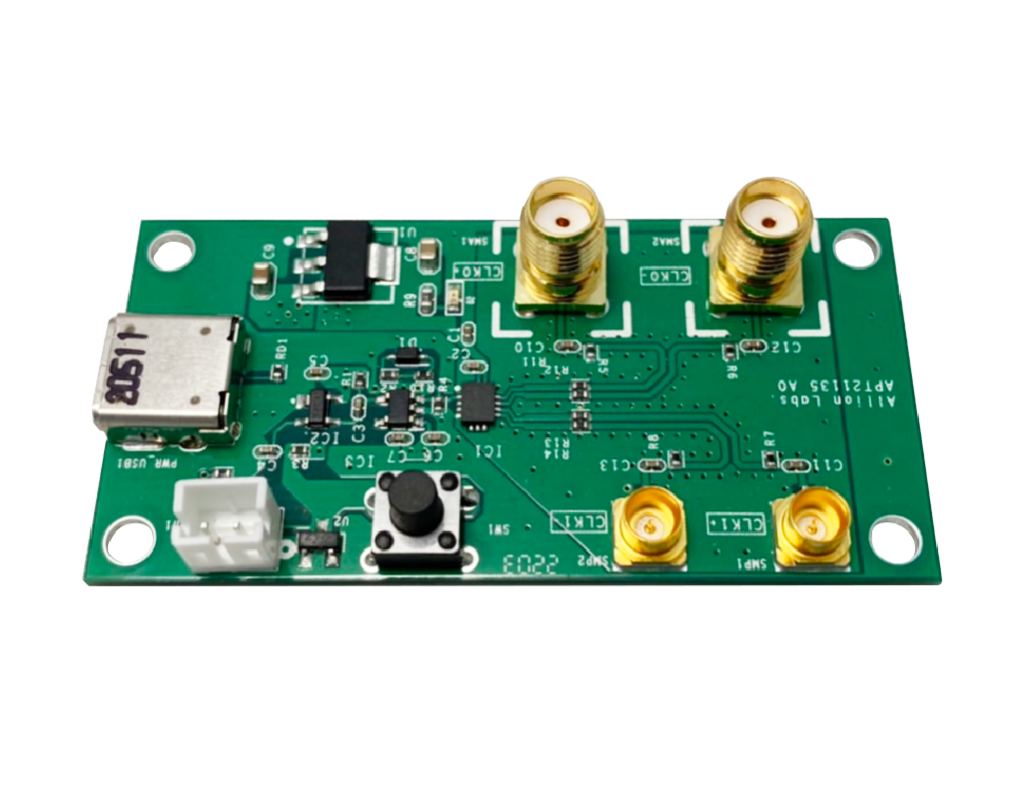

  2. Allion CMTS Board (Model Name: APT21135)
  3. Cable Module*4
• 納期（受注生産）：約2～4週間

アプリケーション

• U.2 PCIe & SAS 4 Compliance Test for Tx/Rx
• U.3 PCIe & SAS 4 Compliance Test for Tx/Rx

特長

1. U.2およびU.3試験に対応可能
2. SASコネクタを採用することでSAS4およびPCIe仕様に対応可能
3. SMPMコネクタの構造を強化することで40GHzまで対応可能
4. ケーブルのモジュール化により簡単に取り扱い可能
5. 2x Thru 校正キット付き

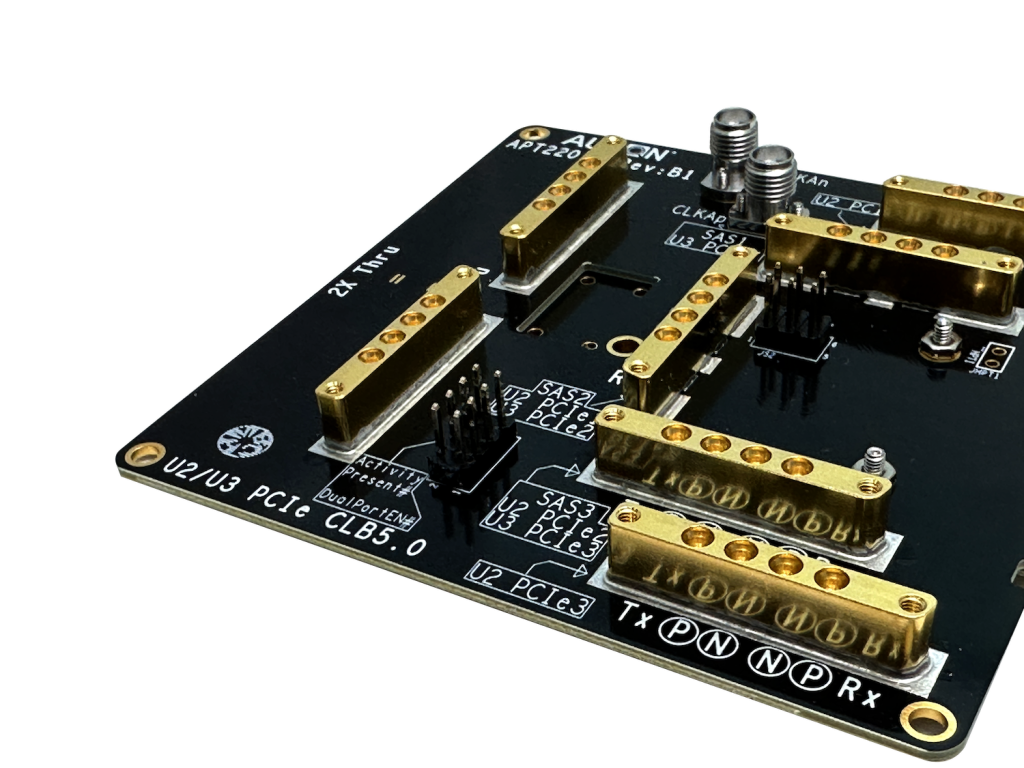

製品仕様

1. U.2 PCIe Lane0/Lane3用のSMPMコネクタ x2
2. U.2&U.3 Overlap Lane1/Lane2用のSMPMコネクタ x2
3. U.3 PCIe Lane0/Lane3用のSMPMコネクタ x2
4. 2x Thru 校正用のSMPMコネクタ x2
5. Reference Clock用のSMAコネクタ x2
6. Host Connection用のSFF-8639コネクタ
7. PC-2.92に対応するSMPM 3 inches ケーブルセット x4 (各セットは差動信号２ペアに接続)
8. 寸法：100mm x 61mm
