インピーダンスがSDカードリーダーの読み取りを妨げている？

Allion Labs

カメラは美しい瞬間を捉える魔法の道具のような存在であり、撮影された写真やビデオを小さなメモリーカードに保存することができます。メモリーカードの中でも最も重要な役割を果たすのがSDカードです。SDカードは小型ながら長い間開発されており、かつての12.5MB/秒の速度から、最新のSD Expressは3940MB/秒まで向上し、高解像度と大容量を実現します。これにより、ユーザーは日常生活やプロの撮影で作品を保存するのに十分な解像度と容量を持つSDカードを利用することができます。

リーダーのインピーダンス制御の潜在的リスク

撮影された写真やビデオは、美しい瞬間を記録した貴重な成果ですが、SDカードリーダーを介して認識されなくなったり、データが読み込めなくなったりする経験はありませんか。不具合が発生する要因は様々ですが、豊富なテスト経験を持つアリオンは、カードリーダー内のインピーダンスが適切に制御されていない可能性があると推測し、それが信号伝送の品質や効率の低下、またはエラーと中断の発生につながると考えています。

インピーダンスとは、交流回路での電気の流れの抵抗度を示し、電流の流れや電圧の変化に影響を与えます。インピーダンスの制御がうまくいかない原因は以下の通りです。

1. 間違ったパッドサイズのはんだ付け：部品パッドが不足したり、はんだ付けが不適切になったりする可能性がある不適切な設計により、回路の不連続性や不安定性が生じ、信号の伝送品質に影響します。

2. 加工が難しい：各ボードメーカーの能力に依存し、極端に小さなまたは精密な設計はすべてのメーカーが製造できるわけではありません。これにより、製造コストと難度が増加し、製品の歩留まりと信頼性が低下します。

3. インピーダンス制御：適切なインピーダンスの一致を考慮していない場合、不連続なインピーダンス性能が生じ、信号の反射や干渉が発生し、信号の伝送効率と精度に影響します。

事例

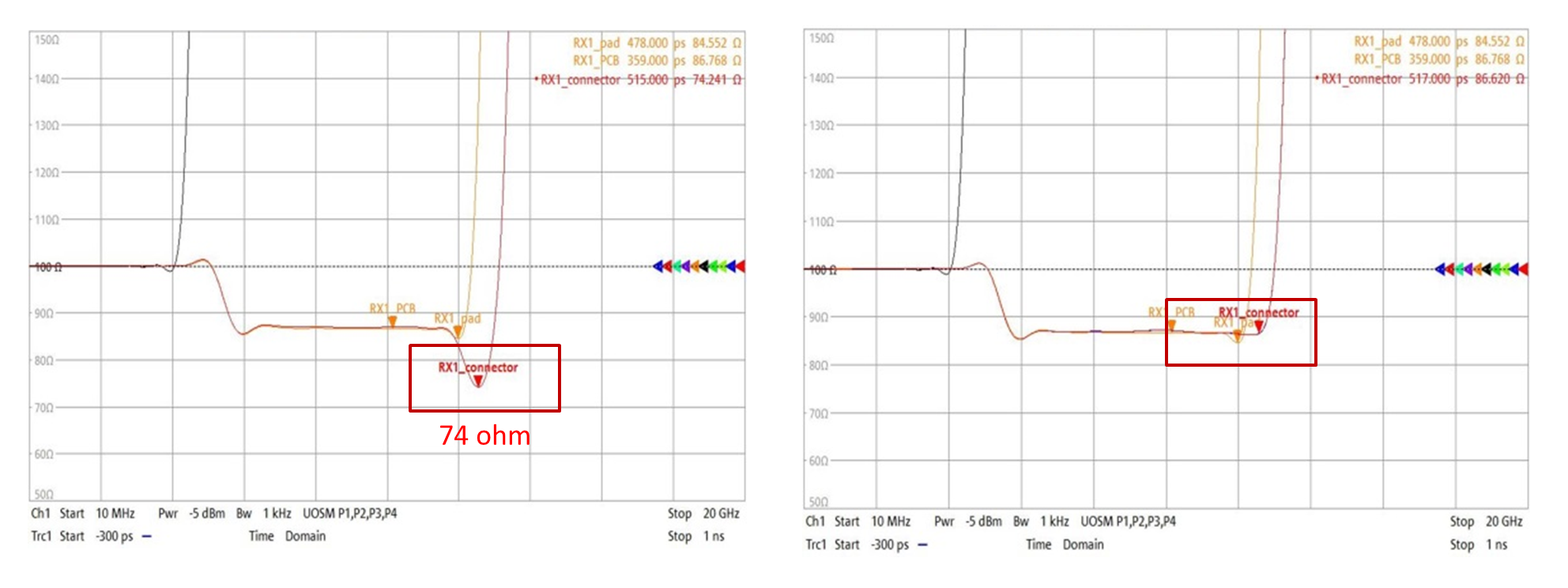

アリオンは豊富なテストおよびコンサルティングの経験があります。過去のあるケースでは、お客様のDUT（SDコネクタ）の赤い線のRXコネクタのインピーダンスが当初は74Ωであることが判明し（左の画像）、明らかなインピーダンスの低下現象がわかりました。アリオンの専門家チームによるアドバイスと改善を経て、インピーダンスは約12Ω改善しました（右の画像）。また、インピーダンスの連続性も維持されました。

Faster、Easier、Better　―　メモリーカードおよびコネクタのテストサービス

アリオンはさまざまなコネクタのインピーダンス制御の問題を解決するための豊富な機器リソースと経験を保有しております。アリオンのコンサルティングチームにより迅速、より簡単、より優れたサービス体験を提供し、ブランドイメージの向上とシェア率に貢献します。

Faster　ー　より迅速に　

アリオンは数十年のテストとデバッグの経験を持ち、さまざまな国際標準化団体の規格の策定段階から参加しており、メーカーが直面する問題と課題を迅速かつ正確に特定することができます。

Easier　ー　より簡単に　

アリオンは豊富な検査設備、解析ソフト、テストフィクスチャの研究開発能力を持ち、市場で代表的な製品を定期的に購入して研究用サンプルとしています。これにより、時間を無駄にすることなく自社製品を調整することができるように、個別の製品向けにテスト内容と治具を適切にカスタマイズして策定できるようお客様をサポートします。

Better　ー　より正確に　

アリオンには、業界で最も多い最高品質のコンサルタントが在籍しています。わずかな費用で、有能且つ経験豊富で、機知に富んだチームと設備を利用することができ、お客様が効果的に問題を解決するお手伝いをします。
