PCI Express（PCIe）とは
PCIeは、PCのマザーボードと各種拡張カードを接続し、データ転送や通信を行う高速シリアルインターフェース規格の一つです。2001年にインテルがインテル・デベロッパー・フォーラム（英：Intel Developer Forum、IDF）で3GIO（第3世代I/O、英：Third Generation I/O）のコンセプトを発表し、翌年にPCI Expressと正式に命名しました。それ以来、PCIeはPCの世界に本格的に参入し、主流なインターフェース規格の一つになっています。
PCIeは高帯域幅の特徴を持ち、より多くのアプリケーションや需要をサポートすることができるようになりました。 PCIe 1.0（Gen 1）の転送速度はわずか2.5GT/s（Giga Transfers per second）でしたが、現在注目されているPCIe 5.0では、1ラインあたりの転送速度が最大32.0GT/sまで実現でき、12.8倍に向上します。これにより、ストレージ、VGA、または大容量データ転送を必要とするニーズなど、さまざまな分野での活用が期待されます。
PCIe製品を検証する際に直面する課題とは
PCIe Gen5製品を検証するため、まず以下の3つの問題を直面しなければなりません。
1. テストフィクスチャの設計は適切か？
2. PCI-SIGが策定したPCIe Gen 5 仕様に準拠したか？
3. 設計された基板がPCI-SIGのPCIe Gen 5試験に合格できるか？
PCIe Gen 5仕様では、ユーザーがPCIe Gen 5デバイスを使用する際に不快な経験をしないようにするため、IL/RL/FEXT/NEXT S-Parametersに関する基準が従来のPCIe Gen 3/Gen 4仕様より厳しくなっています。これにより、PCIe Gen 5テストに対する検証方法もより複雑かつ厳格になっており、関連製品の設計は大幅に困難になるのが開発現場の現状です。お客様のご期待に沿えるよう、アリオンはPCIe Gen 5 Socket CEMボードを開発しました。これを通じてお客様が製品検証の問題を初期段階で解決し、製品の競争力と市場シェアを向上させることを目的としています。
アリオンが提供するソリューション
PCIe Gen 5対応デバイスを開発するメーカーがPCI-SIGに定められた規格試験を行えるよう、アリオンは高周波信号検証用のPCIe Gen 5 Socket CEMボードを開発しました。このボードはSMPMコネクタを搭載しており、ケーブルのモジュール化により簡単に取り扱い可能です。また、ケーブル検証で使用されている4レーンとは別に、12レーンを用意することで、16レーンのテストを希望されるお客様がご活用いただけます。
以下の図2と3は、Allion PCIe Gen 5 Socket CEMボードによるTX0のIL/RLの実測データと、全体的なNEXT/FEXTのテスト結果です。ぜひご参考ください。
*AIC: Intel PCIe Gen 5 Add-in Cardの略

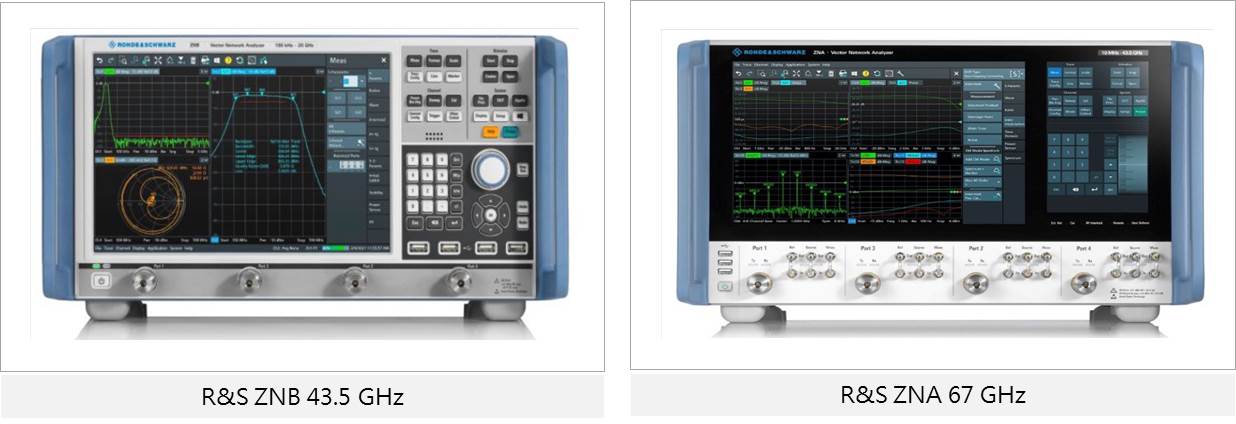

また、アリオンは最大帯域幅67GHzのベクトルネットワークアナライザなどの高スペックな測定機器を所有しており、高周波特性を正確に測定し、正確な結果を確実に取得することができます。
Faster、Easier、Better ― 最も信頼できるテストフィクスチャー・コンサルティングサービス
アリオンは豊富なプロジェクト経験を積み重ねており、テストフィクスチャお客様の課題に対して最適な解決策を提供することができます。当社の強みは以下の通りです：
Faster ー より迅速に
アリオンは、30年以上の専門的な実績や専門の技術チーム、充実したテスト環境と高スペックの計測機器を備えており、迅速かつ正確な測定結果を提供することができます。
Easier ー より簡単に
テストフィクスチャの設計から製品測定までワンストップでサービスを提供し、お客様と協力して製品の品質をしっかりチェックします。
Better ー より正確に
アリオンには長年にわたるテスト経験と能力があり、豊富な測定経験で関連する詳細な問題を迅速に解決できるようお客様をサポートします。
関連の検証テストサービスについてより詳しい情報をお求めの場合は、アリオンのお問い合わせフォームよりお気軽にご連絡ください。
